Motorola Charm

From MILEDROPEDIA
Jump to: navigation, search

Contents

FCC information

FCC ID: IHDT56LU3

Parts list

PCB photos

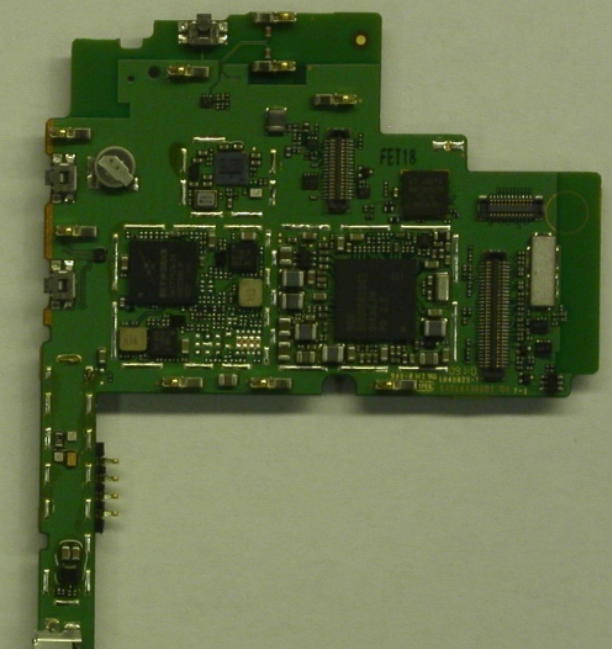

Charm pcb photo 0.png

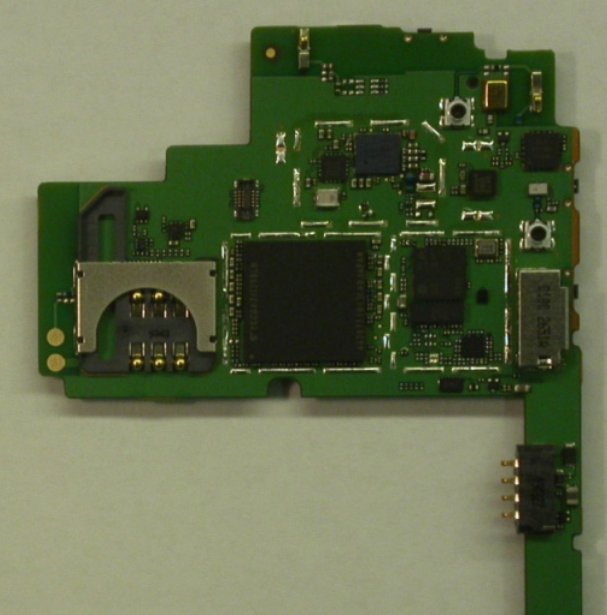

Charm pcb photo 1.png

CPU

omapinfo v.1.0.0
STATE :      21b
PKEY0 : 62b63f1d
PKEY1 : 708c4d79
PKEY2 : cbb457fb
PKEY3 : f6272e49
PKEY4 : 4f2e156f
CPU-ID: 4b7ae02f

Interrupts

cat /proc/interrupts:

11:     145415        INTC  prcm
 12:      13087        INTC  DMA
 21:      44438        INTC  SGX ISR
 24:          0        INTC  Omap 34xx Camera ISP
 25:      74305        INTC  OMAP DSS
 26:          8        INTC  DspBridge	mailbox
 28:          0        INTC  DspBridge	iommu fault
 35:      17236        INTC  sim
 37:     419050        INTC  gp timer
 56:     100185        INTC  i2c_omap
 57:      28976        INTC  i2c_omap
 58:        330        INTC  omap_hdq
 61:          1        INTC  i2c_omap
 72:        465        INTC  serial idle
 73:          0        INTC  serial idle
 74:          0        INTC  serial idle
 77:       8918        INTC  ehci_hcd:usb1
 78:        106        INTC  usbtll
 83:       5189        INTC  mmc0
 86:       2236        INTC  TIWLAN_SDIO
 88:          0        INTC  syspanic
 92:      50655        INTC  musb_hdrc
 93:      52246        INTC  musb_hdrc
160:       7767        GPIO  cpcap-irq
182:         28        GPIO  kxtf9_irq
194:          0        GPIO  gpio_kp
195:          1        GPIO  gpio_kp
196:          2        GPIO  gpio_kp
197:          1        GPIO  gpio_kp
198:          1        GPIO  gpio_kp
199:          5        GPIO  gpio_kp
200:          4        GPIO  gpio_kp
201:          1        GPIO  gpio_kp
225:      32485        GPIO  tiwlan0
259:      27716        GPIO  qtouch_ts_int
260:          0        GPIO  gpio_keys
301:          0        GPIO  Remote Wakeup
323:          0        GPIO  mmc0
337:          0        GPIO  gpio_keys
340:          0        GPIO  sfh7743_irq

Iomem

cat /proc/iomem:

00000000-00000000 : omap2-nand.0
10000000-10000fff : omap2-nand
48060000-4806003f : i2c_omap.3
  48060000-4806003f : i2c_omap
48064800-48064bff : ehci-omap.0
4806a000-4806a3ff : omap-uart.1
  4806a000-4806a3ff : omap-uart
4806c000-4806c3ff : omap-uart.2
  4806c000-4806c3ff : omap-uart
48070000-4807003f : i2c_omap.1
  48070000-4807003f : i2c_omap
48072000-4807203f : i2c_omap.2
  48072000-4807203f : i2c_omap
48098000-480980ff : omap2_mcspi.1
  48098000-480980ff : omap2_mcspi.1
4809a000-4809a0ff : omap2_mcspi.2
  4809a000-4809a0ff : omap2_mcspi.2
4809c000-4809c1ff : mmci-omap-hs.0
  4809c000-4809c1ff : mmci-omap-hs
480ab000-480acfff : musb_hdrc
480b2000-480b201c : omap_hdq.0
480b4000-480b41ff : TIWLAN_SDIO.1
480b8000-480b80ff : omap2_mcspi.3
  480b8000-480b80ff : omap2_mcspi.3
480ba000-480ba0ff : omap2_mcspi.4
  480ba000-480ba0ff : omap2_mcspi.4
480bc000-480bdb70 : omap34xxcam
  480bc000-480bdb70 : omap34xxcam
48314000-4831404f : omap_wdt
  48314000-4831404f : omap_wdt
49020000-490203ff : omap-uart.3
  49020000-490203ff : omap-uart
70000000-70ffffff : vrfb
71000000-71ffffff : vrfb
72000000-72ffffff : vrfb
73000000-73ffffff : vrfb
74000000-74ffffff : vrfb
75000000-75ffffff : vrfb
76000000-76ffffff : vrfb
77000000-77ffffff : vrfb
78000000-78ffffff : vrfb
79000000-79ffffff : vrfb
7a000000-7affffff : vrfb
7b000000-7bffffff : vrfb
7c000000-7cffffff : vrfb
7d000000-7dffffff : vrfb
7e000000-7effffff : vrfb
7f000000-7fffffff : vrfb
80c00000-9fdfffff : System RAM
  80c3e000-810d2fff : Kernel text
  810d4000-812efa93 : Kernel data

Devices

cat /proc/devices:

Character devices:
  1 mem
  4 ttyS
  5 /dev/tty
  5 /dev/console
  5 /dev/ptmx
 10 misc
 13 input
 14 sound
 29 fb
 81 video4linux
 89 i2c
 90 mtd
108 ppp
128 ptm
136 pts
166 ttyACM
180 usb
188 ttyUSB
189 usb_device
216 rfcomm
234 ts0710mux
240 netmux
241 direct
242 modem_pm_driver
243 sim
244 ttyGS
245 usb_endpoint
246 usbmon
247 DspBridge
248 omap-resizer
249 omap-previewer
250 hp3a-omap
251 syspanic
252 pvrsrvkm
253 gpio-device
254 rtc

Block devices:
  1 ramdisk
259 blkext
  7 loop
 31 mtdblock
179 mmc
