Motorola Milestone

From MILEDROPEDIA
Jump to: navigation, search

Contents

FCC information

FCC ID: IHDP56KC2

FCC ID: IHDP56KC5 (Brazilian version)

Parts list

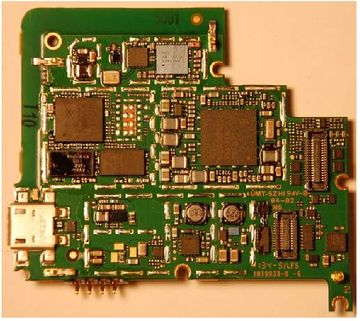

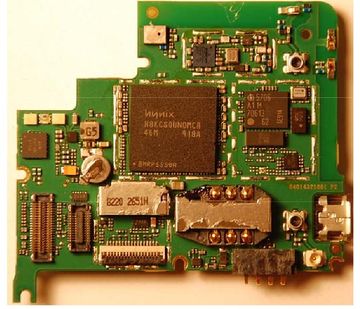

PCB photos


CPU

omapinfo v.1.0.0
STATE :      21b
PKEY0 : 62b63f1d
PKEY1 : 708c4d79
PKEY2 : cbb457fb
PKEY3 : f6272e49
PKEY4 : 4f2e156f
CPU-ID: 4b7ae02f

Interrupts

cat /proc/interrupts:

 11:   17720094        INTC  prcm
 12:      89302        INTC  DMA
 21:      15875        INTC  SGX ISR
 24:          0        INTC  omap-iommu.0, Omap 3 Camera ISP
 25:      23336        INTC  OMAP DSS
 26:       2654        INTC  DspBridge	mailbox
 28:          0        INTC  DspBridge	iommu fault
 35:      43905        INTC  sim
 37:    1448847        INTC  gp timer
 56:      82765        INTC  i2c_omap
 57:      23135        INTC  i2c_omap
 58:        330        INTC  omap_hdq
 61:         30        INTC  i2c_omap
 72:        194        INTC  serial idle
 73:          0        INTC  serial idle
 74:          0        INTC  serial idle
 77:     173913        INTC  ehci_hcd:usb1
 78:       2929        INTC  usbtll
 83:       4814        INTC  mmc0
 88:          0        INTC  syspanic
 92:      14921        INTC  musb_hdrc
 93:      15797        INTC  musb_hdrc
160:     244474        GPIO  cpcap-irq
170:          0        GPIO  bu52014hfv
194:          0        GPIO  gpio_kp
195:          0        GPIO  gpio_kp
196:          0        GPIO  gpio_kp
197:         14        GPIO  gpio_kp
198:          0        GPIO  gpio_kp
199:         70        GPIO  gpio_kp
200:         19        GPIO  gpio_kp
201:         13        GPIO  gpio_kp
252:         57        GPIO  lm3530_led
259:      29383        GPIO  qtouch_ts_int
260:          0        GPIO  gpio_keys
271:          0        GPIO  bu52014hfv
301:          0        GPIO  Remote Wakeup
323:          0        GPIO  mmc0
337:         10        GPIO  gpio_keys
340:          7        GPIO  sfh7743_irq

Iomem

cat /proc/iomem

00000000-00000000 : omap2-nand.0
10000000-10000fff : omap2-nand
48060000-4806003f : i2c_omap.3
  48060000-4806003f : i2c_omap
48062000-48062fff : ehci-omap.0
48064000-480643ff : ehci-omap.0
48064800-48064bff : ehci-omap.0
4806a000-4806a3ff : omap-uart.1
  4806a000-4806a3ff : omap-uart
4806c000-4806c3ff : omap-uart.2
  4806c000-4806c3ff : omap-uart
48070000-4807003f : i2c_omap.1
  48070000-4807003f : i2c_omap
48072000-4807203f : i2c_omap.2
  48072000-4807203f : i2c_omap
48098000-480980ff : omap2_mcspi.1
  48098000-480980ff : omap2_mcspi.1
4809a000-4809a0ff : omap2_mcspi.2
  4809a000-4809a0ff : omap2_mcspi.2
4809c000-4809c1ff : mmci-omap-hs.0
  4809c000-4809c1ff : mmci-omap-hs
480ab000-480acfff : musb_hdrc
480b2000-480b201c : omap_hdq.0
480b4000-480b41ff : TIWLAN_SDIO.1
480b8000-480b80ff : omap2_mcspi.3
  480b8000-480b80ff : omap2_mcspi.3
480ba000-480ba0ff : omap2_mcspi.4
  480ba000-480ba0ff : omap2_mcspi.4
480bc000-480bc06f : omap3isp
  480bc000-480bc06f : omap3isp
480bc100-480bc177 : omap3isp
  480bc100-480bc177 : omap3isp
480bc400-480bc5ef : omap3isp
  480bc400-480bc5ef : omap3isp
480bc600-480bc6a7 : omap3isp
  480bc600-480bc6a7 : omap3isp
480bca00-480bca47 : omap3isp
  480bca00-480bca47 : omap3isp
480bcc00-480bcc5f : omap3isp
  480bcc00-480bcc5f : omap3isp
480bce00-480bce9f : omap3isp
  480bce00-480bce9f : omap3isp
480bd000-480bd0ab : omap3isp
  480bd000-480bd0ab : omap3isp
480bd200-480bd2fb : omap3isp
  480bd200-480bd2fb : omap3isp
480bd400-480bd4ff : omap-iommu.0
  480bd400-480bd4ff : omap-iommu.0
480bd800-480bd96f : omap3isp
  480bd800-480bd96f : omap3isp
480bd970-480bd977 : omap3isp
  480bd970-480bd977 : omap3isp
48314000-4831404f : omap_wdt
  48314000-4831404f : omap_wdt
49020000-490203ff : omap-uart.3
  49020000-490203ff : omap-uart
70000000-70ffffff : vrfb
71000000-71ffffff : vrfb
72000000-72ffffff : vrfb
73000000-73ffffff : vrfb
74000000-74ffffff : vrfb
75000000-75ffffff : vrfb
76000000-76ffffff : vrfb
77000000-77ffffff : vrfb
78000000-78ffffff : vrfb
79000000-79ffffff : vrfb
7a000000-7affffff : vrfb
7b000000-7bffffff : vrfb
7c000000-7cffffff : vrfb
7d000000-7dffffff : vrfb
7e000000-7effffff : vrfb
7f000000-7fffffff : vrfb
80c00000-8fffffff : System RAM
  80c31000-810b1fff : Kernel text
  810d6000-811f0edb : Kernel data

Devices

cat /proc/devices:

Character devices:
  1 mem
  4 ttyS
  5 /dev/tty
  5 /dev/console
  5 /dev/ptmx
 10 misc
 13 input
 14 sound
 29 fb
 81 video4linux
 89 i2c
 90 mtd
108 ppp
128 ptm
136 pts
166 ttyACM
180 usb
188 ttyUSB
189 usb_device
216 rfcomm
234 ts0710mux
243 netmux
244 direct
245 modem_pm_driver
246 hplens-omap
247 sim
248 DspBridge
249 hp3a-omap
250 ttyGS
251 syspanic
252 pvrsrvkm
253 gpio-device
254 rtc

Block devices:
  1 ramdisk
259 blkext
  7 loop
 31 mtdblock
179 mmc
254 device-mapper

GPIOs

PIN R/W Device/Description
8 W bt_wake_b
28 W akm8973_reset
42 W fm_enable
92 RW als_int
99 RW touch_panel_int
100 RW silence_data
164 W touch_panel_rst
175 RW akm8973_int
176 RW power_off
178 W bt_host_wake_b
179 W bt_reset_b
181 RW vib_control_en
186 W wlan_reset
